فولاد سمانته نیکل دار

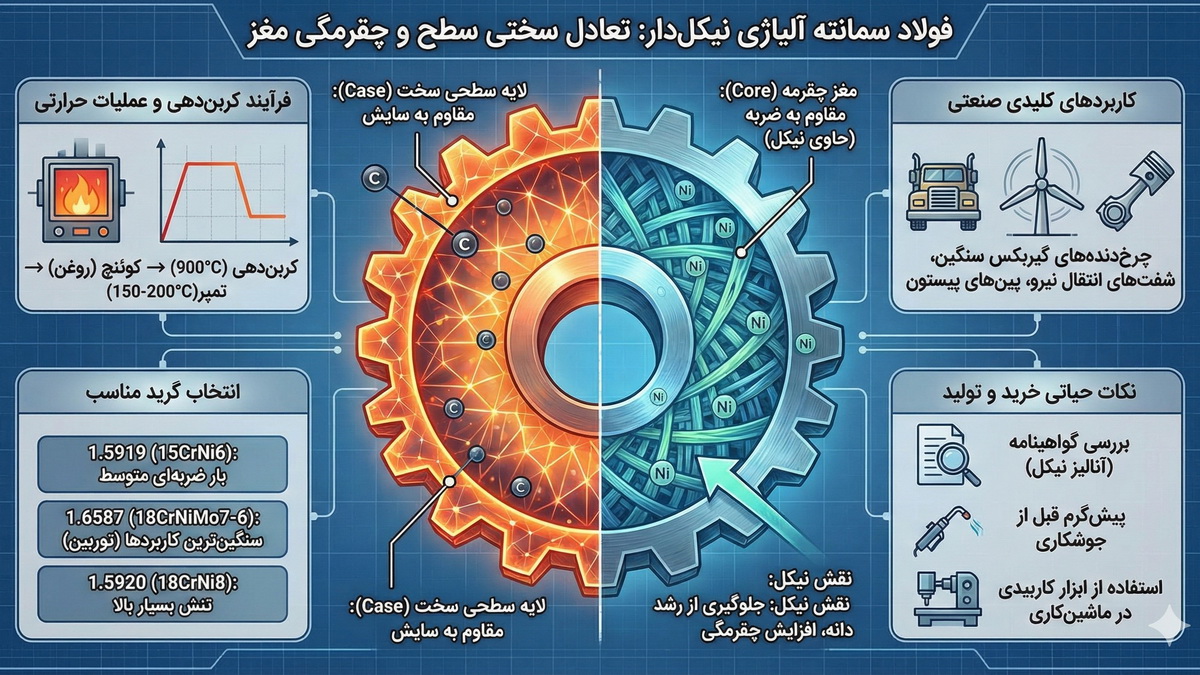

مبانی شناخت فولاد سمانته آلیاژی نیکل دار

فولادهای سمانته (Case-Hardening Steels) که با عنصر نیکل آلیاژ شده اند، دسته ای خاص از متریال های صنعتی هستند که برای تحمل فشارهای سنگین و مقاومت در برابر سایش سطحی طراحی شده اند. برخلاف فولادهای کربنی ساده که پس از سخت کاری ممکن است دچار تردی شوند، افزودن نیکل به ساختار این فولادها باعث افزایش چقرمگی (Toughness) در مغز قطعه می شود، در حالی که سطح آن همچنان سخت و مقاوم باقی می ماند. این ویژگی دوگانه، یعنی “سطحی ضدسایش و مغزی چقرمه”، کلید شناخت و انتخاب این نوع فولادها در مهندسی مکانیک است.اگر قطعه شما حساسیت بالایی ندارد و صرفاً ضد سایش بودن مهم است، فولاد سمانته معمولی (بدون نیکل) هزینه کمتری دارد.

در فرآیند سمانتاسیون، سطح فولاد به کمک کربن دهی اشباع می شود تا سختی بالایی پیدا کند، اما حضور نیکل نقشی حیاتی در کنترل رشد دانه ها ایفا می کند. نیکل مانع از رشد سریع دانه های کریستالی فولاد در دماهای بالای عملیات حرارتی می شود؛ این به معنای آن است که حتی پس از طی کردن سیکل های حرارتی طولانی، ساختار داخلی قطعه ریزدانه باقی مانده و مقاومت ضربه ای خود را حفظ می کند. برای صنعتگرانی که قطعاتی مانند چرخدنده های گیربکس یا هزارخارها را تولید می کنند، این پایداری ساختاری به معنای کاهش ریسک شکست ناگهانی قطعه تحت بارهای دینامیک است.

یکی از مفاهیم کلیدی در شناخت این آلیاژها، درک رابطه مستقیم درصد نیکل با عمق نفوذ سختی است. به طور کلی، هرچه درصد نیکل (و گاهاً کروم و مولیبدن همراه آن) بیشتر باشد، قابلیت سختی پذیری عمقی (Hardenability) افزایش می یابد. این موضوع به شما اجازه می دهد که قطعاتی با ابعاد بزرگتر و ضخامت های بیشتر تولید کنید، بدون اینکه نگران نرم ماندن لایه های زیرین سطح باشید. در جدول زیر، خلاصه ای از تأثیر عناصر آلیاژی اصلی در کنار نیکل برای شناخت بهتر رفتار این فولادها آورده شده است:

نکته کاربردی: هنگام انتخاب گرید مناسب، به محیط کاری قطعه دقت کنید. اگر قطعه شما صرفاً تحت سایش است، شاید یک فولاد سمانته ساده کافی باشد؛ اما اگر قطعه همزمان تحت ضربه شدید و بارگذاری سیکلی (خستگی) قرار دارد-مانند شفت اصلی یک توربین بادی-استفاده از گریدهای حاوی نیکل بالا (مانند 1.5919 یا 1.2767) اجتناب ناپذیر است. نیکل مانند یک بیمه عمر برای قطعه عمل کرده و از انتشار ترک های ریز سطحی به سمت مغز قطعه جلوگیری می کند.

تحلیل نقش نیکل در سختی پذیری فولاد

نیکل یکی از مؤثرترین عناصر آلیاژی برای بهبود سختی پذیری فولادهای سمانته است، اگرچه مکانیسم آن با عناصری مانند کروم یا مولیبدن متفاوت است. برخلاف کاربیدسازهای قوی که عمدتاً با تشکیل ذرات سخت عمل می کنند، نیکل با حل شدن در شبکه کریستالی آهن (محلول جامد)، دمای دگرگونی آستنیت را کاهش می دهد. این ویژگی حیاتی باعث می شود که فولاد در هنگام سرد شدن (Quenching)، با سرعت کمتری نیاز به خنک سازی داشته باشد تا به ساختار سختِ مارتنزیت تبدیل شود، که خطر ترک خوردگی و تاب برداشتن قطعه را به شدت پایین می آورد.

افزودن نیکل به ترکیب شیمیایی فولاد سمانتاسیون، یک “پنجره عملیاتی” ایمن تر برای فرآیند سخت کاری ایجاد می کند. به ویژه در قطعات ضخیم و حجیم، نیکل تضمین می کند که سختی نه تنها در لایه سطحی (Case)، بلکه تا حدی در مغز قطعه (Core) نیز نفوذ کند. این نفوذ عمقی سختی باعث می شود که قطعه نهایی در برابر بارهای ضربه ای شدید و خستگی مکانیکی (Fatigue) مقاومت بسیار بالاتری از خود نشان دهد، زیرا مغز قطعه چقرمگی و انعطاف پذیری خود را در کنار استحکام حفظ می کند.نیکل موجود در این آلیاژ مشابه فولاد VCN150 باعث افزایش چقرمگی می‌شود، با این تفاوت که کربن اولیه سمانته‌ها پایین‌تر است.

یک نکته کلیدی که متخصصان متالورژی بر آن تأکید دارند، نقش نیکل در جلوگیری از رشد دانه در دماهای بالا است. هنگام گرم کردن فولاد برای کربن دهی طولانی مدت، دانه های درشت می توانند باعث ترد شدن فولاد شوند؛ اما حضور نیکل به ریزدانه ماندن ساختار کمک شایانی می کند. این ریزدانگی مستقیماً به معنای افزایش “چقرمگی شکست” (Fracture Toughness) است، که برای قطعاتی مانند چرخدنده های سنگین گیربکس یا محورهای انتقال نیرو که تحت تنش های دینامیک هستند، یک ضرورت مهندسی محسوب می شود.

برای درک بهتر تأثیر عملی این عنصر، تصور کنید دو چرخدنده هم اندازه تولید کرده اید؛ یکی از فولاد کربنی ساده و دیگری از فولاد آلیاژی حاوی ۳ درصد نیکل. اگر هر دو را تحت عملیات حرارتی یکسان قرار دهید، چرخدنده نیکل دار در صورت اعمال شوک ناگهانی (مثلاً استارت سریع ماشین آلات سنگین)، به جای شکستن و خرد شدن، انرژی ضربه را جذب کرده و تغییر شکل پلاستیک بسیار جزئی می دهد. این همان تفاوت میان “سخت بودن” و “چقرمه بودن” است که نیکل در آلیاژهای مهندسی ایجاد می کند.

انتخاب گرید مناسب برای قطعات صنعتی سنگین

انتخاب گرید صحیح در خانواده فولادهای سمانته نیکل دار برای قطعات سنگین، فراتر از یک انتخاب ساده از روی کاتالوگ است؛ این تصمیم مستقیماً بر طول عمر قطعه و ایمنی ماشین آلات تاثیر می گذارد. در قطعات صنعتی سنگین مانند چرخدنده های بزرگ توربین های بادی یا شفت های اصلی در صنایع معدنی، اولویت اصلی ما همواره ایجاد تعادل میان «سختی سطحی بالا» برای مقاومت در برابر سایش و «چقرمگی مغزی» (Core Toughness) برای تحمل ضربه های ناگهانی است. گریدهای حاوی نیکل بالا، مانند 1.5919 یا 1.5752، به دلیل توانایی نفوذپذیری حرارتی عالی، گزینه های ایده آلی برای قطعاتی با قطر مقطع بزرگ محسوب می شوند.

یکی از مهم ترین فاکتورها در این انتخاب، توجه به عمق نفوذ سختی (Hardenability) مورد نیاز است. اگر قطعه ای دارید که قطر آن از ۱۰۰ میلی متر تجاوز می کند، استفاده از گریدهای کم آلیاژ ممکن است باعث شود که مغز قطعه پس از عملیات حرارتی همچنان نرم باقی بماند و خواص مکانیکی لازم را تامین نکند. در مقابل، گریدهای نیکل-کروم-مولیبدن در این شرایط رفتاری پایدارتر از خود نشان می دهند و اطمینان حاصل می کنند که خواص متالورژیکی در تمام سطح مقطع قطعه یکنواخت باقی می ماند.

علاوه بر ابعاد فیزیکی، شرایط محیطی و نوع تنش اعمالی نیز باید به دقت بررسی شوند. برای قطعاتی که در معرض خستگی شدید (Fatigue) قرار دارند، خلوص متالورژیکی فولاد و درصد عناصر آلیاژی نقشی کلیدی بازی می کنند. وجود نیکل نه تنها مقاومت به ضربه را بهبود می خشد، بلکه دمای انتقال شکست نرم به ترد را پایین می آورد؛ این ویژگی برای تجهیزاتی که در محیط های سردسیر یا زمستان های سخت کار می کنند، حیاتی است.

در نهایت، برای تصمیم گیری نهایی می توانید از جدول راهنمای زیر استفاده کنید که خلاصه ای از تطابق گریدهای رایج با نوع کاربری سنگین را نشان می دهد. این دسته بندی به مهندسان طراح کمک می کند تا از «بیش طراحی» (Over-design) یا انتخاب متریال ضعیف که منجر به خرابی زودرس می شود، اجتناب کنند.

فرآیند اکسیداسیون سطحی و کربن دهی دقیق

در فرآیند عملیات حرارتی فولادهای آلیاژی سمانته نیکل دار، کنترل دقیق اکسیداسیون سطحی از اهمیت حیاتی برخوردار است. وجود عناصری مانند نیکل، اگرچه چقرمگی و مقاومت به ضربه را در مرکز قطعه افزایش می دهد، اما می تواند رفتار قطعه را در هنگام مواجهه با اکسیژن در دماهای بالا پیچیده کند. اگر سطح فولاد پیش از عملیات کربن دهی (سمانتاسیون) دچار اکسیداسیون کنترل نشده شود، نفوذ کربن به داخل شبکه کریستالی آهن مختل شده و عمق نفوذ یا سختی سطح نهایی یکنواخت نخواهد بود.

کربن دهی دقیق یا همان Precision Carburizing، راهکاری است که در آن پتانسیل کربن اتمسفر کوره با دقت بسیار بالا (در محدوده دهم درصد) کنترل می شود تا از تشکیل فازهای مخرب جلوگیری شود. در فولادهای نیکل دار، این دقت باید دوچندان باشد، زیرا نیکل ذاتا تمایل کمتری به تشکیل کاربید دارد و کربن باید بدون مانع اکسیدی به سطح فولاد برسد. استفاده از کوره های اتمسفر کنترل شده یا کوره های خلاء (Vacuum Furnaces) بهترین روش برای جلوگیری از اکسیداسیون داخلی مرزدانه ای است که می تواند نقطه شروع خستگی در قطعات حساس باشد.

یک نکته کلیدی و کاربردی برای مهندسان متالورژی این است که اکسیداسیون داخلی اغلب در مرزدانه ها رخ می دهد و باعث کاهش عمر خستگی قطعه می شود. برای مثال، در تولید شفت های انتقال قدرت با فولاد نیکل دار سری ۸۶۲۰، اگر نقطه شبنم (Dew Point) گاز اندوترمیک کوره به درستی تنظیم نشود، لایه نازکی از اکسید در عمق ۱۰ تا ۲۰ میکرونی سطح تشکیل می شود. این لایه، حتی پس از فرآیند سخت کاری، به عنوان یک تمرکز تنش عمل کرده و می تواند باعث ایجاد ترک های ریز سطحی در هنگام بارگذاری دینامیکی شود.

برای دستیابی به بهترین نتیجه، توصیه می شود پس از مرحله کربن دهی، یک فرآیند شات بلاست یا سنگ زنی بسیار دقیق انجام شود تا هرگونه لایه احتمالی اکسید شده از روی سطح برداشته شود. با این حال، هدف نهایی در “کربن دهی دقیق” این است که با کنترل پارامترهای کوره، نیاز به عملیات تکمیلی مکانیکی را به حداقل رساند. ترکیب صحیح دما، زمان و پتانسیل کربن، تضمین می کند که سختی سطحی بالا (ناشی از مارتنزیت پرکربن) با چقرمگی ذاتی مغز قطعه (ناشی از حضور نیکل) پیوندی ناگسستنی برقرار کند.

عملیات حرارتی بهینه برای افزایش مقاومت سایشی

برای دستیابی به حداکثر کارایی در فولادهای آلیاژی سمانته نیکل دار، انتخاب یک سیکل عملیات حرارتی دقیق و کنترل شده حیاتی است. صرفاً کربن دهی سطحی کافی نیست؛ بلکه باید فرآیند خنک کاری (Quenching) و بازپخت (Tempering) به گونه ای انجام شود که ضمن حفظ چقرمگی یا تافنس مغز قطعه، سختی سطح به بالاترین حد ممکن برسد. وجود نیکل در این آلیاژها باعث کاهش دمای آستنیته شدن می شود، بنابراین کنترل دقیق دما در کوره های عملیات حرارتی اهمیت دوچندانی پیدا می کند تا از رشد دانه های کریستالی و ترد شدن قطعه جلوگیری شود.

یکی از موثرترین روش ها برای بهبود مقاومت سایشی، استفاده از فرآیند کربن دهی گازی در اتمسفر کنترل شده و سپس کوئنچ مستقیم روغن است. در این روش، پتانسیل کربن باید در مراحل پایانی دقیقاً تنظیم شود تا از تشکیل شبکه کاربیدی پیوسته (که باعث شکنندگی سطح می شود) جلوگیری گردد. پس از سخت کاری، انجام عملیات بازپخت در دمای پایین (حدود ۱۵۰ تا ۲۰۰ درجه سانتی گراد) ضروری است؛ این مرحله تنش های پسماند ناشی از شوک حرارتی را آزاد می کند بدون اینکه افت محسوسی در سختی سطحی ایجاد نماید.

نکته مهم دیگر، توجه به عمق لایه سخت شده (Case Depth) است که باید متناسب با فشار تماسی قطعه انتخاب شود. لایه های بسیار عمیق ممکن است باعث ترک های زیرسطحی شوند، در حالی که لایه های نازک تحت بارهای سنگین دفرمه خواهند شد. برای قطعاتی که تحت سایش شدید ساینده (Abrasive Wear) هستند، دستیابی به میکروساختار مارتنزیت تمپر شده ریزدانه با مقداری آستنیت باقی مانده کنترل شده (حداکثر ۱۵ تا ۲۰ درصد) بهترین عملکرد را ارائه می دهد، زیرا حضور نیکل به پایدارسازی آستنیت کمک می کند و چقرمگی ضربه ای را نیز تضمین می کند.

در نهایت، برای قطعات حساس و گران قیمت، عملیات تکمیلی سرمایشی یا ویژه انجماد (Cryogenic Treatment) پس از کوئنچ پیشنهاد می شود. در این روش، قطعه تا دمای منفی ۷۰ یا ۸۰ درجه سرد می شود تا آستنیت باقی مانده ناپایدار به مارتنزیت تبدیل شود. این کار نه تنها سختی را ۱ تا ۲ راکول افزایش می دهد، بلکه پایداری ابعادی قطعه را در طول زمان تضمین کرده و مقاومت سایشی را به طرز چشمگیری بهبود می بخشد.

نکات کلیدی ماشینکاری و جوشکاری فولاد سمانته

ماشینکاری افولادهای سمانته، به ویژه گریدهای نیکل دار، به دلیل ساختار میکروسکوپی خاص و سطح سخت شده آن ها، نیازمند دقت مضاعف است. این فولادها معمولاً در حالت آنیل شده (نازک کاری شده) بهترین قابلیت ماشینکاری را ارائه می دهند، اما اگر عملیات حرارتی روی آن ها انجام شده باشد، سختی سطح می تواند به ابزارهای برش آسیب جدی بزند.

برای دستیابی به بهترین کیفیت سطح در حین تراشکاری یا فرزکاری، استفاده از ابزارهای کاربیدی و سرعت برش پایین تر نسبت به فولادهای کربنی معمولی توصیه می شود. حرارت تولید شده در حین ماشینکاری باید با استفاده از مایع خنک کننده مناسب (روغن های حل شونده یا امولسیون ها) کنترل شود تا از تغییر ناخواسته ساختار متالورژیکی قطعه جلوگیری گردد.

در بحث جوشکاری، چالش اصلی در فولادهای سمانته نیکل دار، جلوگیری از ترک های هیدروژنی و تنش های پسماند در منطقه متاثر از حرارت (HAZ) است. به دلیل وجود کربن بالا در لایه سطحی، ریسک ترد شدن جوش بسیار بالاست؛ بنابراین، تمیزکاری دقیق ناحیه اتصال برای حذف هرگونه اکسید، چربی و رطوبت قبل از شروع جوشکاری حیاتی است.

انتخاب الکترود مناسب نقش کلیدی در موفقیت جوشکاری این آلیاژها دارد. الکترودهای کم هیدروژن (مانند سری E7018) گزینه های بسیار مناسبی هستند، زیرا میزان هیدروژن نفوذی به حوضچه مذاب را کاهش می دهند. همچنین، رعایت دقیق دمای پیش گرم و پس گرم برای مدیریت نرخ سرد شدن حائز اهمیت است.

کاربردهای حساس در صنایع خودرو و گیربکس

در صنعت خودروسازی مدرن، انتخاب متریال مناسب مرز باریک میان یک خودروی قابل اعتماد و یک محصول پرهزینه با خرابی های مکرر است. فولادهای سمانته نیکل دار (مانند گرید SAE 4320 یا معادل های استاندارد DIN 1.5919) به دلیل چقرمگی استثنایی و مقاومت بالا در برابر خستگی، دقیقاً در قلب سیستم های انتقال قدرت قرار می گیرند. این آلیاژها به مهندسان اجازه می دهند قطعاتی طراحی کنند که در عین داشتن سطح سخت و ضدسایش، مغزی نرم و ضربه پذیر داشته باشند تا در برابر شوک های ناگهانی جعبه دنده خرد نشوند.

اصلی ترین کاربرد این فولادها در ساخت چرخ دنده های جعبه دنده (Gearbox Gears) است، جایی که دندانه ها باید فشار نقطه ای بسیار زیادی را تحمل کنند. وجود عنصر نیکل در این آلیاژها باعث ریزدانه شدن ساختار فولاد می شود که نتیجه آن افزایش مقاومت در برابر “ترک های ریز ناشی از خستگی” است. این ویژگی برای دیفرانسیل ها و شفت های انتقال قدرت که دائماً تحت بارهای نوسانی و پیچشی قرار دارند، حیاتی است.

علاوه بر چرخ دنده ها، استفاده از این فولاد در پین های پیستون (Piston Pins) خودروهای سنگین و دیزلی نیز بسیار رایج است. در موتورهای دیزلی، فشار احتراق بسیار بالاتر از موتورهای بنزینی است و ضربه حاصل از انفجار مستقیماً به گژن پین (Gudgeon Pin) منتقل می شود. فولادهای سمانته معمولی ممکن است تحت این ضربات دچار شکستگی شوند، اما حضور نیکل، پلاستیسیته مغز قطعه را حفظ کرده و اجازه می دهد انرژی ضربه بدون ایجاد ترک جذب شود.

در نهایت، برای قطعات ایمنی محور مانند مفصل های فرمان (Steering Knuckles) در خودروهای آفرود یا مسابقه ای، استفاده از فولادهای سمانته نیکل دار یک استاندارد نانوشته اما ضروری است. یک مثال عملی در این زمینه، شفت های پلوس (Axle Shafts) در خودروهای مسابقه ای است؛ این قطعات باید گشتاورهای لحظه ای موتورهای تقویت شده را به چرخ منتقل کنند. استفاده از یک آلیاژ نیکل دار با عملیات حرارتی کربن دهی دقیق، تضمین می کند که حتی اگر سطح شفت خراش بردارد، ترک به سرعت در عمق پیشروی نکرده و منجر به بریدن ناگهانی پلوس در سرعت های بالا نشود.

راهنمای خرید و استانداردهای کیفی معتبر بازار

هنگام خرید فولادهای سمانته نیکل دار، اولین و مهم ترین گام، بررسی دقیق شناسنامه فنی کالا یا همان “Certificate” است. این شناسنامه باید شامل آنالیز شیمیایی دقیق (به ویژه درصد نیکل، کروم و مولیبدن) باشد، زیرا تغییرات جزئی در میزان نیکل می تواند مستقیماً بر عمق نفوذ کربن و سختی پذیری مغز قطعه تأثیر بگذارد. خریداران حرفه ای هرگز به نام تجاری بسنده نمی کنند و همواره تطابق کد آلیاژ (مانند 1.5919 یا 1.5920) را با استانداردهای مرجع درخواست می کنند.

در بازار ایران، دو استاندارد DIN آلمان و AISI/SAE آمریکا بیشترین کاربرد را دارند و تسلط بر تفاوت های آن ها برای جلوگیری از خرید اشتباه ضروری است. برای مثال، فولاد 1.5919 (معادل 15CrNi6) به دلیل درصد نیکل بالاتر، چقرمگی و مقاومت به ضربه بهتری نسبت به برخی نمونه های ساده تر ارائه می دهد. عدم توجه به این استانداردها ممکن است منجر به انتخاب آلیاژی شود که پس از عملیات حرارتی، دچار اعوجاج شده یا به سختی موردنظر در لایه سطحی نمی رسد.

نکته کلیدی دیگر در فرآیند خرید، توجه به “کیفیت سطح” و سلامت داخلی فولاد است که معمولاً با تست های غیرمخرب (NDT) تایید می شود. وجود ترک های مویی یا حفرات داخلی در فولادهای سمانته، می تواند در حین کربن دهی باعث ایجاد تمرکز تنش و شکست ناگهانی قطعه شود. توصیه می شود برای قطعات حساس صنعتی، حتماً درخواست تست اولتراسونیک (UT) را با فروشنده مطرح کنید تا از سلامت بافت داخلی اطمینان حاصل شود.

علاوه بر مشخصات فنی، منبع و برند تولیدکننده (Origin) نیز نقش بسزایی در قیمت و کیفیت نهایی دارد. محصولات کارخانه های معتبر اروپایی مانند آلمان یا ایتالیا معمولاً خلوص بالاتری داشته و عناصر مضر کمتری (مثل گوگرد و فسفر) دارند، در حالی که نمونه های چینی یا هندی ممکن است نوسانات کیفی بیشتری داشته باشند. یک راهکار عملی برای اطمینان از اصالت کالا، انجام آزمون کوانتومتری در آزمایشگاه های متالوژی مستقل قبل از نهایی کردن خرید تناژ بالاست.

در نهایت، انتخاب صحیح میان گریدهای مختلف سمانته نیکل دار باید بر اساس نوع تنش های وارده به قطعه (سایشی یا ضربه ای) انجام شود. جدول زیر مقایسه ای سریع بین چند گرید پرکاربرد در بازار ایران را نشان می دهد تا تصمیم گیری برایتان ساده تر شود:

سوالات متداول

مهم ترین کاربرد فولاد سمانته نیکل دار در کجاست؟

این نوع فولاد به دلیل چقرمگی و سختی سطحی بالا، بهترین گزینه برای ساخت قطعات سنگین تحت تنش است. اغلب در ساخت چرخ دنده های گیربکس کامیون ها، شاتون های موتورهای قدرتمند و میل لنگ ماشین آلات صنعتی که ضربه های شدید را تحمل می کنند، استفاده می شود.

عملیات حرارتی کربورایزینگ چگونه این فولاد را تقویت می کند؟

در کربورایزینگ، سطح کم کربن فولاد با جذب کربن به لایه ای بسیار سخت و مقاوم در برابر سایش تبدیل می شود. این در حالی است که نیکل موجود در آلیاژ، ساختار مغز قطعه را نرم و ضربه پذیر نگه می دارد تا در برابر شکست ناگهانی مقاوم باشد.

آیا جوشکاری فولاد سمانته نیکل دار نیاز به پیش گرم دارد؟

بله، برای جلوگیری از ایجاد ترک در منطقه جوش، حتماً باید قطعه را پیش از جوشکاری تا دمای مشخصی گرم کنید. پس از اتمام جوشکاری نیز عملیات تنش زدایی برای حفظ یکپارچگی ساختار و جلوگیری از تغییر شکل قطعه ضروری است.

تفاوت اصلی سمانته نیکل دار با سمانته معمولی چیست؟

وجود نیکل باعث می شود عمق نفوذ سختی در این فولاد بیشتر باشد و مقاومت بهتری در برابر خستگی و ضربه نسبت به سمانته های ساده کربنی نشان دهد. این ویژگی آن را برای قطعاتی که باید هزاران سیکل بارگذاری سنگین را بدون تخریب تحمل کنند، ایده آل می کند.

چه گریدی از فولاد سمانته نیکل دار برای چرخ دنده مناسب تر است؟

معمولاً گریدهایی مانند ۱.۵۹۱۹ یا ۱.۵۹۲۰ به دلیل تعادل عالی میان سختی سطح و چقرمگی مغز، برای چرخ دنده های صنعتی پیشنهاد می شوند. انتخاب دقیق گرید باید بر اساس میزان گشتاور و نوع ضربه ای که قطعه در حین کار دریافت می کند، انجام شود.

چکیده عملیاتی

• تاثیر درصد نیکل را بر عمق نفوذ سختی در قطعات ضخیم بررسی کنید.
• برای قطعات تحت فشار سنگین، گرید آلیاژی را متناسب با تنش وارده انتخاب نمایید.
• فرآیند کربن دهی را با کنترل دقیق اتمسفر کوره برای جلوگیری از اکسیداسیون سطحی انجام دهید.
• سیکل عملیات حرارتی را برای دستیابی به توازن میان چقرمگی مغز و سختی سطح تنظیم کنید.
• در ماشینکاری، سرعت و ابزار براده برداری را با توجه به ساختار فریتی-پرلیتی اولیه انتخاب کنید.
• قبل از جوشکاری، پیش گرم کردن قطعه را برای جلوگیری از ترک های هیدروژنی جدی بگیرید.
• هنگام خرید، گواهینامه های استاندارد معتبر را برای تضمین خلوص شیمیایی متریال چک کنید.

انتخاب درست و مدیریت دقیق فرآیندهای حرارتی برای این نوع آلیاژ ها، تفاوت میان یک قطعه با طول عمر بالا و یک شکست زودرس را رقم می زند. با درک عمیق رفتار نیکل در ساختار کریستالی، می توانید چقرمگی بی نظیری را حتی در سخت ترین شرایط کاری تضمین کنید. اگر تجربه ای خاص در ماشینکاری این فولادهای چقر دارید یا چالشی در فرآیند کربن دهی داشته اید، دیدگاه خود را برای تکمیل این بحث فنی مطرح کنید. تامین گریدهای خاص سمانته (مانند 1.5919) تخصص فولاد اشرفی است.
